قاطع دائرة هوائية عالمي ذكي من سلسلة CTW1

بيت / منتجات / قاطع الدائرة الهوائية / قاطع دائرة هوائية عالمي ذكي من سلسلة CTW1

  • قاطع دائرة هوائية عالمي ذكي من سلسلة CTW1
  • قاطع دائرة هوائية عالمي ذكي من سلسلة CTW1
  • قاطع دائرة هوائية عالمي ذكي من سلسلة CTW1
  • قاطع دائرة هوائية عالمي ذكي من سلسلة CTW1
Zhejiang Chengtong Electric Power Technology Co.,Ltd.

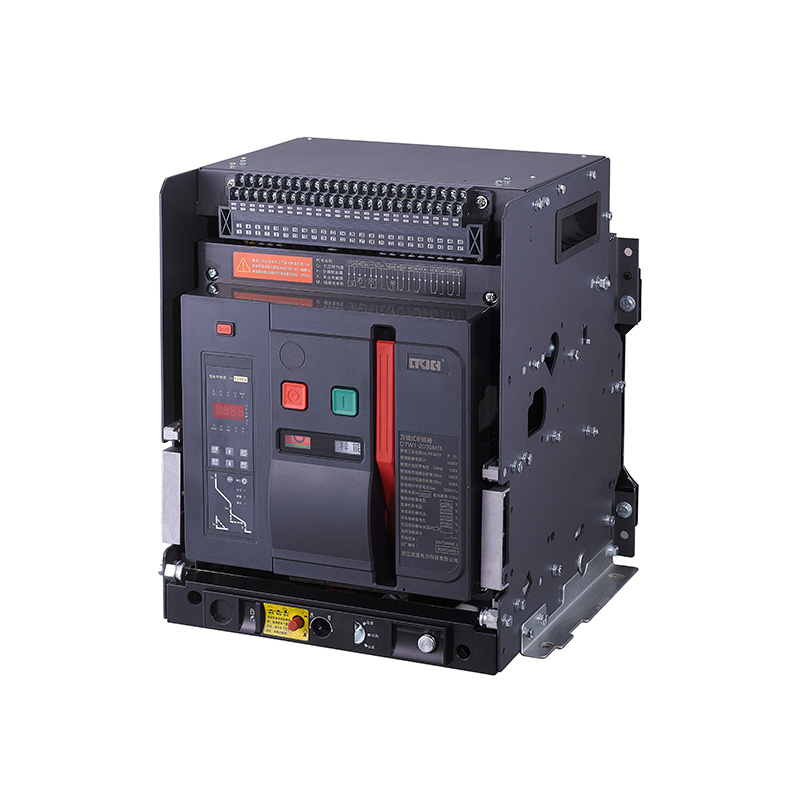

قاطع دائرة هوائية عالمي ذكي من سلسلة CTW1

الموديل: CTW1-2000

1. قدرة كسر عالية، مسافة قوس صفرية؛
2. نظام اتصال مدمج، خلية صغيرة مستقلة، حجم صغير، وعمل موثوق؛
3. حماية موثوقة من التشابك والعزل، مما يؤدي إلى سلامة أفضل؛
4. يحتوي على نوع ثابت، ونوع درج، وأسلاك أفقية أو رأسية، ومداخل علوية وسفلية، والمزيد من الخيارات؛
5. وحدات تحكم ذكية متعددة الوظائف للاختيار، مع واجهة اتصال، يمكنها تحقيق عناصر تحكم المجموعة مثل التحكم عن بعد، والتعديل عن بعد، والقياس عن بعد، والاتصالات عن بعد، وما إلى ذلك؛
6. حماية ذكية من التيار الزائد أثناء الرحلة؛
7. وظيفة عرض مقياس الأمبير، ومقياس الفولت؛
8. يتوافق منتجها المشتق، قاطع الدائرة الهوائية المتصل بالشبكة الكهروضوئية، مع متطلبات قاطع الدائرة المتصل بالشبكة، ويمكن استخدامه كمفتاح متصل بالشبكة في معدات التبديل المتصلة بالشبكة الكهروضوئية عالية الطاقة.

اقرأ المزيد
السابق:قاطع دائرة هوائية ذكي يعمل بتقنية WiFi من سلسلة CTW5 التالي:لا مقال لاحق
  • تفاصيل المنتج
  • الأسئلة الشائعة
نموذج CTW1-1600 CTW1-2000 CTW1-3200 CTW1-4000 (نوع متزايد السعة) CTW1-6300
التيار المقدر بدرجة الإطار Inm(A) 1600  2000  3200  4000  6300
التيار المقدر (قابل للتعديل) في (أ) 200،250،315،350
400،500،630،800
1000،1250،1600		 630،800،1000
1250،1600،200		 2000،2500
2900،3200		 36،004،000 4000،5000،6300
جهد العمل المقدر Ue(V) AC400/690
جهد العزل المقدر Ui(V) 1000
فئة سعة كسر الدائرة القصيرة ذات الحد المقدر م ح م ح م ح م ح /
الحد المقدر لقدرة كسر الدائرة القصيرة lcu(kA) 400 فولت 65  75  65  85  85  100  85  100  120
690 فولت 42  55  55  65  75  85  75  85  80
القدرة المقدرة على كسر الدائرة القصيرة lcs (kA) 400 فولت 55  75  65  85  85  100  85  100  100
690 فولت 35  55  55  65  75  85  75  85  70
يتحمل التيار لفترة قصيرة المقدرة Icw(kA)/1s 400 فولت 55  75  65  85  85  100  85  100  100
690 فولت 35  55  55  65  75  85  75  85  80
مسافة الوميض (مم) 0
فقدان الطاقة (وات) 260  260  360  360  1200  1200  2000  2000  2500


أ) الإعداد الحالي vaue /ln ودقة الإصدار

نموذج تأخير طويل تأخير قصير لحظية خطأ في التأريض
إير1 دقة اير2 دقة إير3 دقة إير4 دقة
CTW1-1600 (0.4-1)في ±15% (5-15)في ±15% 1 في - 50 كيلو أمبير + إيقاف ±15% (0.2-1.0)في
(الحد الأقصى 1200 أمبير)
(الحد الأدنى 160 أمبير)		 ±15%
CTW1-2000 1 في - 50 كيلو أمبير + إيقاف
CTW1-3200 1 في - 75 كيلو أمبير + إيقاف
CTW1-4000 1 في - 75 كيلو أمبير + إيقاف
CTW1-6300 1 في - 100 كيلو أمبير + إيقاف

ملاحظة 1: عندما تكون هناك ثلاثة متطلبات حماية في نفس الوقت، لا يمكن لقيم الإعداد أن تتقاطع.
ملاحظة 2: ما لم ينص العقد على ذلك، يجب تحديد جميع معايير المنتج وفقًا لإعدادات المصنع.

ملاحظة 3: إعداد المصنع هو Ir1=1In؛ I2=8In: Ir3= 12iIn. تم ضبط الحماية من الأعطال الأرضية على وضع 0.5 بوصة و0.4 ثانية:
قيمة الحد الزمني العكسي لتأخير Lonq المحددة في المصنع t 1: 60 ثانية
قيمة إعداد المصنع للتأخير القصير هي 0.2 ثانية.


ب) خاصية التشغيل الزمني العكسي للحماية من الحمل الزائد طويل التأخير هي PT =(1.5Ir1)t، . (1.05-2.0Ir) يظهر وقت التشغيل في الجدول أدناه، خطأ الوقت هو ± 15%؛
ملاحظة: t. هو وقت ضبط التأخير الطويل 1.5Ir؛ T هو وقت التشغيل الفعلي للتأخير الطويل

ضبط المتعدد الحالي وقت (أوقات) التشغيل
1.051r1 عدم الرحلة خلال ساعتين
1.3Ir1 رحلة في ساعتين
1.5Ir1 15 30 60 120 240 480
2.0lr1 8.4 16.9 33.7 67.5 135 270

خصائص حماية تشغيل التيار الزائد قصير التأخير: قيمة التيار المتعدد المنخفضة هي الحد الزمني العكسي
عندما يكون تيار التحميل الزائد I>8Ir1، فإنه يتحول تلقائيًا إلى خاصية مؤقتة، كما هو موضح في الجدول أدناه، الخطأ المؤقت هو ± 15%

حاضِر وقت (أوقات) التشغيل
Ir2≤I<8Ir1 حد زمني عكسي I²Ts=(8Ir1)'ts
I≥Ir2،I>8Ir1 الحد الزمني ضبط الوقت (الأوقات) 0.1 0.2 0.3 0.4
الوقت (الأوقات) القابلة للإرجاع 0.06 0.14 0.23 0.35
