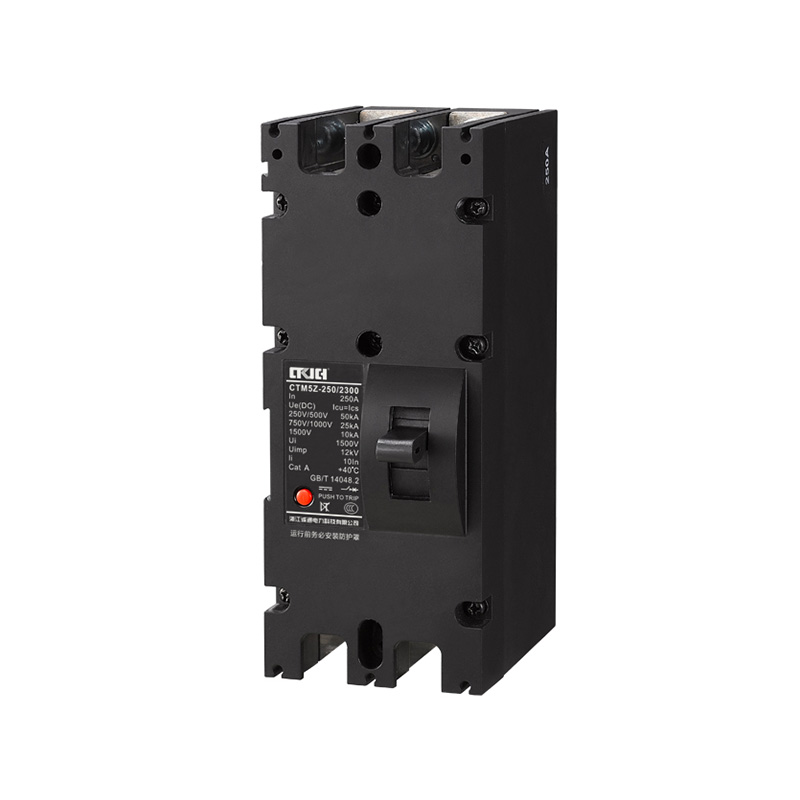

قاطع دائرة مصبوب بالتيار المستمر من سلسلة CTM5Z

الموديل: سي تي إم 5 زد

1. طرق توصيل متعددة لتلبية الاحتياجات المخصصة؛
2. تصميم آلية المسافة الكبيرة، وتسريع إطفاء القوس لضمان التشغيل الموثوق للخط؛
3. جهد مقنن يصل إلى DC1500V، والذي يمكنه التكيف مع محطات تخزين الطاقة الكهروضوئية؛
4. قدرة كسر السلسلة بالكامل Icu=lcs ≥ 15kA، وهي في طليعة الصناعة؛

اقرأ المزيد
السابق:قاطع دائرة ذكي مصبوب بتقنية إنترنت الأشياء من سلسلة CTM1EGT التالي:قاطع دائرة مصبوب من سلسلة CTM9 متخصص في خزائن المكثفات
  • تفاصيل المنتج
  • الأسئلة الشائعة
نموذج CTM5Z-250،CTM5Z-320 CTM5Z-400،CTM5Z-630
التيار المقدر بدرجة الإطار Inm(A) 250,320 400,630
التيار المقدر (قابل للتعديل) في (أ) 63،80،100،125،140،160،180،
200،225،250،280،300،315،320		 250،280،315،320،
350،400،450،500،630
القطب مظهر 2P مظهر 3P، اتصال 2Pseries مظهر 2P مظهر 3P، اتصال 2Psenies
جهد العمل المقدر Ue(V) DC250،500 فولت،750 فولت،
1000 فولت، 1500 فولت		 DC1000V،1250V،
1500 فولت		 DC250،500 فولت،750 فولت،
1000 فولت، 1500 فولت		 DC1000V،1250V،
1500 فولت
جهد العزل المقدر Ui(V) 1500
جهد تحمل النبضات المقدر Uimp(kV) 12
الحد المقدر للدائرة القصيرة
قدرة الكسر lcu(kA)		 DC250V،500V 50 كيلو أمبير 15 كيلو أمبير 70 كيلو أمبير 20 كيلو أمبير
DC750V، 1000V 25 كيلو أمبير 50 كيلو أمبير
DC1250،1500 فولت 10 كيلو أمبير 20 كيلو أمبير
القدرة المقدرة لكسر الدائرة القصيرة أثناء التشغيل Ics (kA) Ics=100%Icu
قطة. الفئة أ

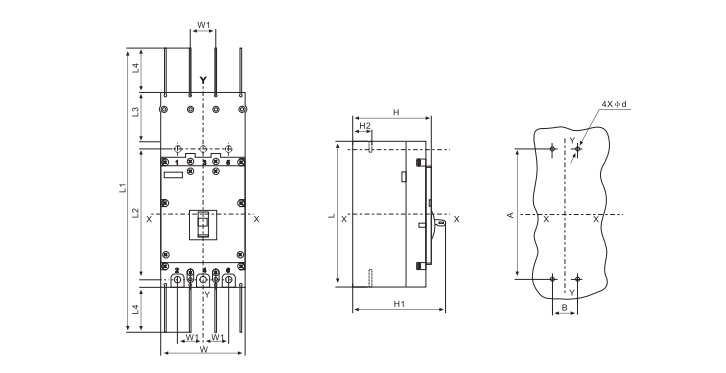

نموذج و دبليو 1 ل ل1 ل2 ل3 ل4 ح ح1 H2 أ ب د
CTM5Z-250 82/2P
116/3P		 35  200  333  179  67  61  121/2P
107.5/3P		 130/2P
127.4/3P		 26  152  35  5
CTM5Z-320
CTM5Z-400 106/2P
150/3P		 48  275/2P
258/3P		 532  224  64  105  154/2P
122/3P		 175/2P
153/3P		 38  224  48  7
CTM5Z-630
