1. يتم وضع خط الصفر على الجانب الأيسر من قاطع الدائرة؛
2. يمكنه تلبية متطلبات بعض صناديق التوزيع الخاصة؛
3. ويمكن تجهيزه بوحدة الحماية من الصواعق خارجيًا، والتي تتمتع بوظيفة الحماية من الصواعق.

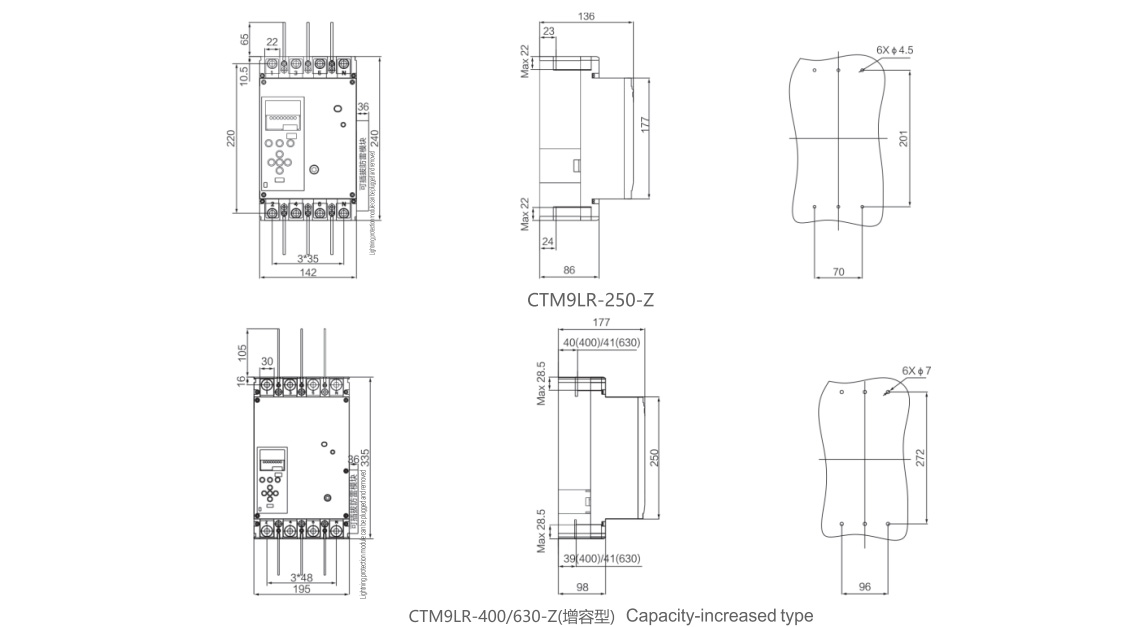

قاطع دائرة يعمل بالتيار المتبقي من سلسلة CTM9LR/3NY-Z، إعادة إغلاق تلقائي - خط الصفر على اليسار
الموديل: CTM9LR-250MS، 3NY
| نموذج | CTM9LR-125-Z | CTM9LR-250-Z | CTM9LR-400-Z/CTM9LR-630-Z (نوع متزايد السعة) | CTM9LR-630-Z/CTM9LR-800-Z | ||||||
| التيار المقدر بدرجة الإطار Inm(A) | 125/160 | 250/320 | 400/630 | 800/630 | ||||||
| القطب | 3P+N/4P | |||||||||
| التيار المقدر (قابل للتعديل) في (أ) | (0.4~1.0)في | |||||||||
| جهد العزل المقدر Ul(V) | 1000 | |||||||||
| جهد تحمل النبضات المقدر Uimp(kV) | 12 | |||||||||
| جهد العمل المقدر Ue(V) | AC380/400/415 | |||||||||
| فئة سعة كسر الدائرة القصيرة ذات الحد المقدر | م | ح | م | ح | ل | م | ح | ل | م | ح |
| قدرة كسر الدائرة القصيرة المقدرة لـ hmit lcu(kA) تيار متردد 400 فولت |
50 | 85 | 50 | 85 | 50 | 65 | 85 | 50 | 65 | 85 |
| القدرة المقدرة لكسر دائرة الطلقات عند التشغيل Ics (كيلو أمبير) تيار متردد 400 فولت |
35 | 50 | 35 | 50 | 35 | 50 | 65 | 35 | 50 | 65 |
| يتحمل التيار لفترة قصيرة المقدرة Icw(kA)/1s | 10 | 10 | 10 | 10 | ||||||
| عدد وحدات التحكم في التيار الكهربائي التي يتم تشغيلها بشكل فردي n (mA) I△n(mA) | 30/50/75/100/200/300/500/تنظيم خطوة إيقاف التشغيل (نوع غير تأخير زمني) | |||||||||
| 50/75/100/200/300/500/800/1000/تنظيم خطوة إيقاف التشغيل (نوع التأخير الزمني) | ||||||||||
| قيمة التشغيل بالجهد الزائد | 280 فولت ± 5% افتراضيًا كـ (إيقاف)، ويمكن أن يكون (تشغيل) 310 فولت ± 5% (الطاقة الكهروضوئية) | |||||||||
| قيمة التشغيل بجهد أقل | 165 فولت ± 5% افتراضيًا كـ (إيقاف)، ويمكن أن يكون (تشغيل) | |||||||||
