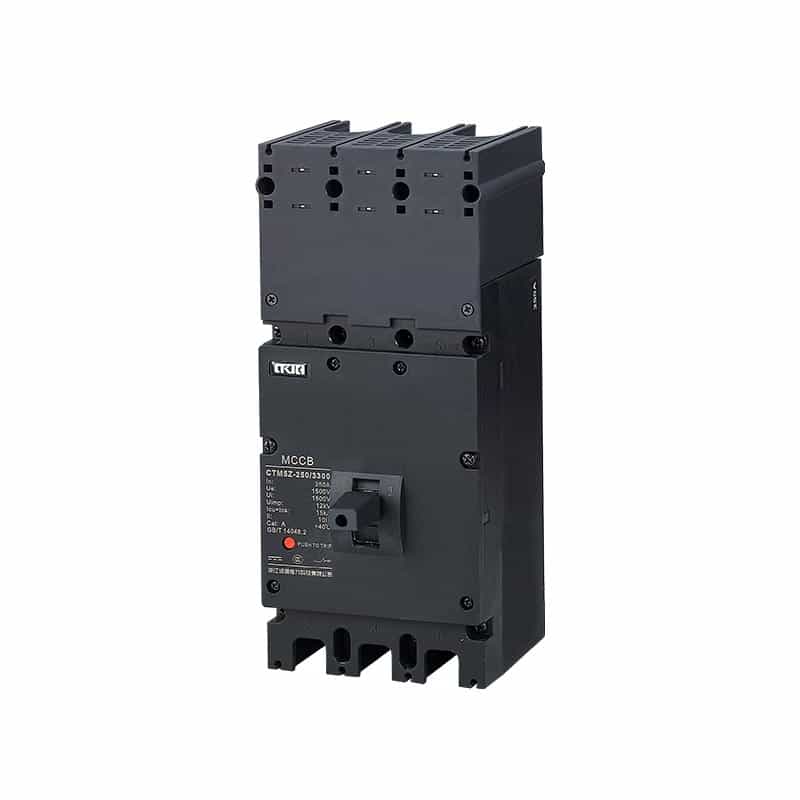

قاطع دائرة مصبوب للتيار المتردد من سلسلة CTM5HU

الموديل: CTM5HU/CTM5HU-630

1. بفضل غطاء القوس الصفري وغطاء عزل القوس المصمم للمقبض، يتم ضمان تشغيل قاطع الدائرة بشكل آمن وموثوق؛
2. جهد مقدر يصل إلى AC1140V، والذي يمكنه التكيف مع أنظمة تجميع الطاقة الكهروضوئية عالية الطاقة؛
3. قوس نفخ الغاز المضغوط ذو الفجوة الضيقة وتصميم المسافة الكبيرة، مما يضمن وصول قدرة الكسر إلى مستوى متقدم في الصين؛

اقرأ المزيد
السابق:قاطع دائرة مصبوب من سلسلة CTM9 متخصص في خزائن المكثفات التالي:لا مقال لاحق
  • تفاصيل المنتج
  • الأسئلة الشائعة
نموذج CTM5HU-250 CTM5HU-320 CTM5HU-400 CTM5HU-630
التيار المقدر بدرجة الإطار Inm(A) 250  320  400  630
التيار المقدر (قابل للتعديل) في (أ) 63،80،100،125،140،
160،180،200،225،250		 280،300،315،320 250،280،315
320،350،400		 450،500،630
جهد العمل المقدر Ue(V) AC400،690،800،1000،1140
جهد العزل المقدر Ui(V) 1250
جهد تحمل النبضات المقدر Uimp(kV) 12
جهد تحمل تردد الطاقة (فولت/1 دقيقة) 3500
القطب 3P
القدرة على الكسر م ح م ح م ح م ح
الحد المقدر للدائرة القصيرة
قدرة الكسر lcu(kA)		 تيار متردد 400 فولت 70  85  70  85  70  85  70  85
AC690V 50  65  50  65  50  65  50  65
AC800V 37  50  37  50  37  50  37  50
تيار متردد 1000 فولت 15  20  15  20  15  20  15  20
AC1140V 10  15  10  15  10  15  10  15
القدرة المقدرة على كسر الدائرة القصيرة أثناء التشغيل Ics (kA) Ics=100%lcu
وظيفة العزل مع وظيفة العزل

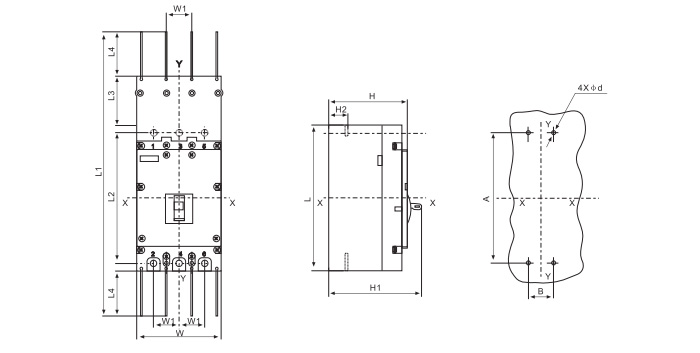

نموذج و دبليو 1 ل ل1 ل2 ل3   ل4 ح ح1 H2 أ ب د
CTM5HU-250 116(3P) 35  200  333  179  67    61  107.5  127.4  26  152  35  5
CTM5HU-320
CTM5HU-400 150(3P) 48  258  532  224  64    105  122  153  38  224  48  7
CTM5HU-630
