قاطع دائرة كهربائي أوتوماتيكي جديد يعمل بالتيار المتبقي من سلسلة CTM9LR باللون الأسود

بيت / منتجات / قاطع دائرة إعادة الإغلاق التلقائي / قاطع دائرة كهربائي أوتوماتيكي جديد يعمل بالتيار المتبقي من سلسلة CTM9LR باللون الأسود

  • قاطع دائرة كهربائي أوتوماتيكي جديد يعمل بالتيار المتبقي من سلسلة CTM9LR باللون الأسود
  • قاطع دائرة كهربائي أوتوماتيكي جديد يعمل بالتيار المتبقي من سلسلة CTM9LR باللون الأسود
Zhejiang Chengtong Electric Power Technology Co.,Ltd.

قاطع دائرة كهربائي أوتوماتيكي جديد يعمل بالتيار المتبقي من سلسلة CTM9LR باللون الأسود

الموديل: CTM9LR-400

1. 125-800A تحكم ذكي عالي الأداء في المعالج الدقيق مكون من 32 رقمًا؛
2. يحتوي على منفذ اتصال. يمكن ضبط وظائف الحماية والمعلمات عبر الإنترنت؛
3. وحدة تحكم ذكية بتصميم منفصل أولي وثانوي، وتحتوي على قابس حراري كهربائي؛
4. حماية الموجة الثلاثية، وإعداد التتبع التلقائي، والحماية المكونة من ثلاثة أقسام، والرحلة الإلكترونية (غير مرتبطة بمصدر الطاقة). يحتوي على حماية احتياطية مغناطيسية حرارية ووظيفة الأقواس الصفرية؛
5. لقد اجتاز المنتج اختبارات مختلفة من قبل معاهد اختبار مختلفة. ويمكنها تلبية متطلبات الخطة 1 والخطة 2 والخطة 9 من النطاق الفني لصندوق التوزيع الشامل LV؛
6. يمكن استخدامه في خزانة JP الذكية، والطاقة الكهروضوئية، والتحكم في التكاليف، وما إلى ذلك. ويمكنه تلبية متطلبات شبكة ولايتنا أو الشبكة الجنوبية أو المقاطعات المختلفة.

اقرأ المزيد
السابق:قاطع دائرة كهربائي يعمل بالتيار المتبقي من سلسلة CTM9LR باللون الرمادي، طراز قديم، قابل لإعادة الإغلاق التلقائي التالي:لا مقال لاحق
  • تفاصيل المنتج
  • الأسئلة الشائعة
نموذج CTM9LR-250 CTM9LR-400 CTM9LR-630
التيار المقدر بدرجة الإطار Inm(A) 125/250 400/630 630/800
القطب 3P+N/4P 3P+N/4P 3P+N/4P
التيار المقدر (قابل للتعديل) في (أ) (0.4~1.0)في (0.4~1.0)في (0.4~1.0)في
جهد العزل المقدر Ui(V) 1000 1000 1000
جهد العمل المقدر Ue(V) AC380/400/415
جهد تحمل النبضات المقدر Uimp(kV) 12 12 12
فئة سعة كسر الدائرة القصيرة ذات الحد المقدر م ح م ح م ح
الحد المقدر لقدرة كسر الدائرة القصيرة Icu(kA) (AC400V) 36 50 65 85 65 85
القدرة المقدرة لكسر الدائرة القصيرة أثناء التشغيل Ics (kA) (AC400V) 25 36 50 70 50 70
يتحمل التيار لفترة قصيرة المقدرة Icw(kA)/1s 10 15 15
التيار التشغيلي المتبقي المقدر I△n(mA) 30/50/75/100/200/300/500/لائحة خطوة الإيقاف (نوع غير التأخير الزمني؛ 50/75/100/200/300/500/800/1000/لائحة خطوة الإيقاف (نوع التأخير الزمني؛
قيمة التشغيل بالجهد الزائد 280 فولت ± 5% افتراضيًا كـ (إيقاف)، ويمكن أن يكون (تشغيل) 310 فولت ± 5% (الطاقة الكهروضوئية)
قيمة التشغيل بجهد أقل

165 فولت + 5% افتراضيًا كـ (إيقاف)، ويمكن أن يكون (تشغيل)
مسافة الوميض (مم) 0
الحماية الاحتياطية رحلة مغناطيسية/رحلة مغناطيسية حرارية

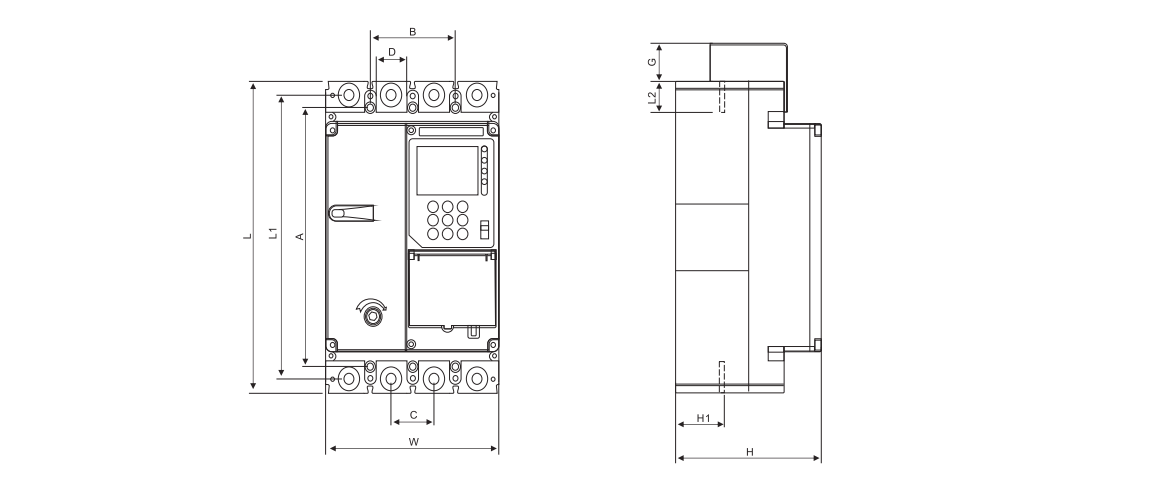

نموذج حجم المحيط حجم التثبيت حجم قضيب التوصيل النحاسي الخارجي غطاء فلاش صفر مواصفات برغي التثبيت برغي الأسلاك
ل و ح ل1 ح1 ل2 أ ب ج د جي
أوجانج CTM9L R-250 234 142 120 213 36 22 194 70 35 25 28 M4X85 M8X20
أوجانج CTM9L R-400 335 195 175 303 40 33 265 96 48 30 45 M6X65 م10X35
أوجانج CTM9L R-630 335 240 176 299 38 37 265 116 58 40 45 M6X65 م12X40
