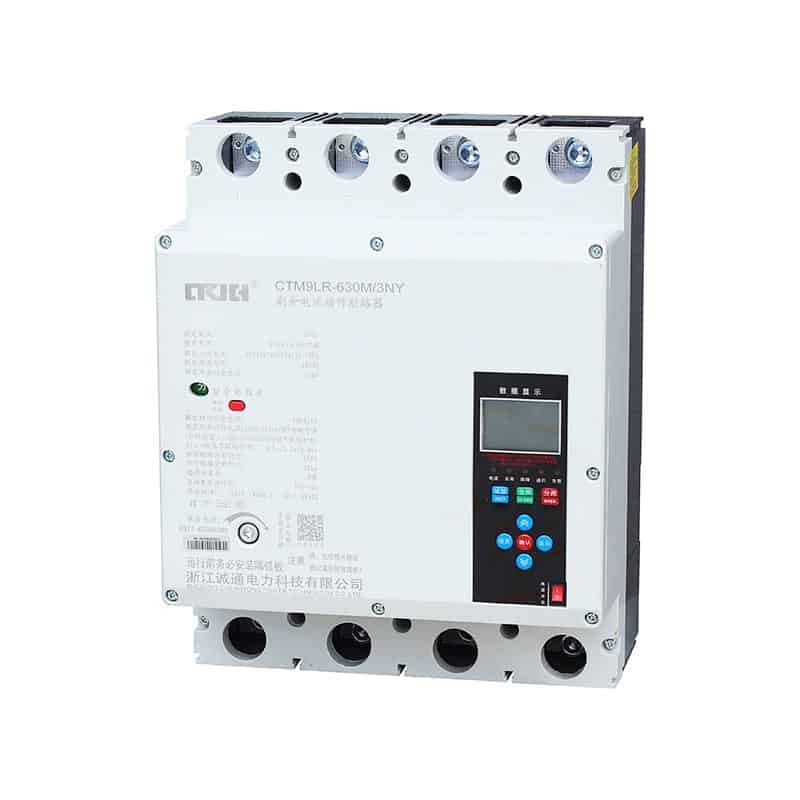

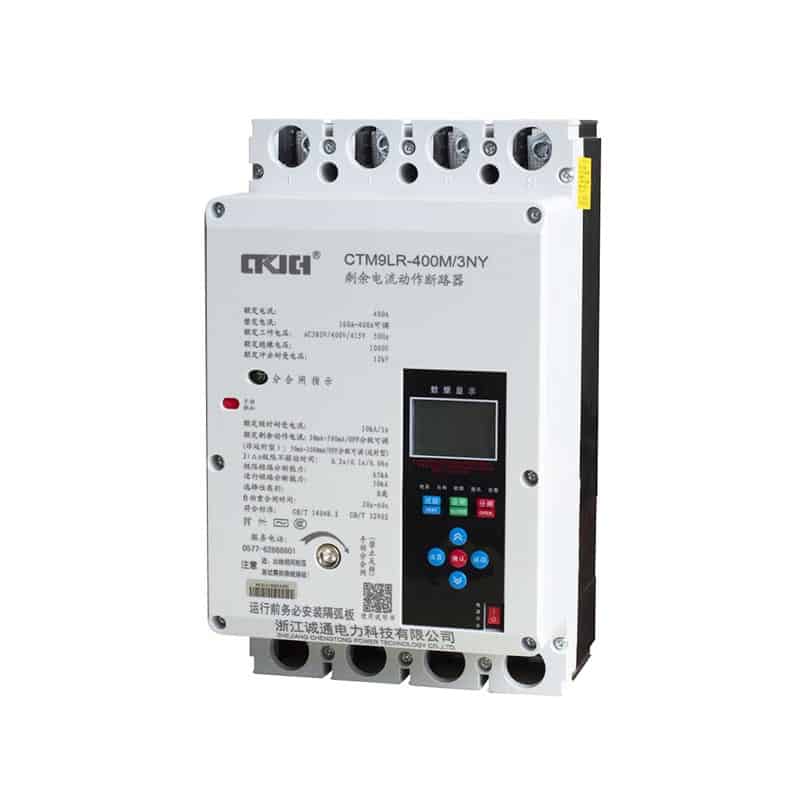

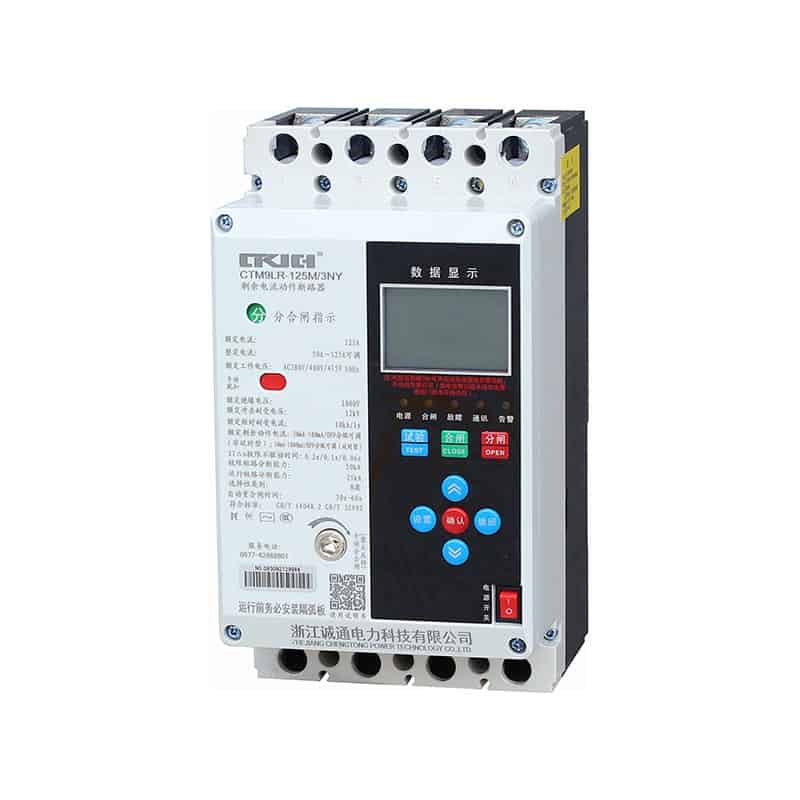

قاطع دائرة كهربائي يعمل بالتيار المتبقي من سلسلة CTM9LR باللون الرمادي، طراز قديم، قابل لإعادة الإغلاق التلقائي

الموديل: CTM9LR-125

1. 125-800A معالج دقيق عالي الأداء 32 بت للتحكم الذكي.
2. يمكن ضبط وظائف الاتصال والحماية والمعلمات عبر الإنترنت.
3. تتوفر حماية خاصة للموجات، ومجموعة تتبع تلقائية، وحماية ثلاثية، ورحلة إلكترونية (لا تتعلق بجهد مصدر الطاقة).
4. يمكن استخدام المنتج في خزانة JP الذكية، والطاقة الكهروضوئية، والتحكم في التكاليف وما إلى ذلك، وتلبية متطلبات شبكة الولاية والشبكة الجنوبية.

اقرأ المزيد
السابق:قاطع دائرة يعمل بالتيار المتبقي من سلسلة CTM9LR/3NY-Z، إعادة إغلاق تلقائي - خط الصفر على اليسار التالي:قاطع دائرة كهربائي أوتوماتيكي جديد يعمل بالتيار المتبقي من سلسلة CTM9LR باللون الأسود
  • تفاصيل المنتج
  • الأسئلة الشائعة
نموذج CTM9LR-125 CTM9LR-250 CTM9LR-400/CTM9LR-630 (نوع ذو سعة متزايدة) CTM9LR-630 / CTM9LR-800
التيار المقدر بدرجة الإطار Inm(A) 125/160 250/320 400/630 800/630
القطب 3P+N/4P
التيار المقدر (قابل للتعديل) في (أ) (0.4~1.0)في
جهد العزل المقدر Ui(V） 1000
جهد تحمل النبضة المقدر Uimp(kV 12
جهد العمل المقدر Ue(V) AC380/400/415
فئة سعة كسر الدائرة القصيرة ذات الحد المقدر م ح م ح ل م ح ل م ح
قدرة الحد الأقصى المقدرة لكسر الدائرة القصيرة lcu(kA)
تيار متردد 400 فولت		 50 85 50 85 50 65 85 50 65 85
قدرة كسر الدائرة الكهربائية المصنفة بدون استخدام الأحذية Ics(kA
تيار متردد 400 فولت		 35 50 35 50 35 50 65 35 50 65
يتحمل التيار لفترة قصيرة المقدرة Icw(kA)/1s 10 10 10 10
التيار التشغيلي المتبقي المقدر I△n(mA) 30/50/75/100/200/300/500/تنظيم خطوة إيقاف التشغيل (نوع غير تأخير زمني)
50/75/100/200/300/500/800/1000/تنظيم خطوة إيقاف التشغيل (نوع التأخير الزمني)
قيمة التشغيل بالجهد الزائد 280 فولت ± 5% افتراضيًا كـ (إيقاف)، ويمكن أن يكون (تشغيل) 310 فولت ± 5% (الطاقة الكهروضوئية)
قيمة التشغيل بجهد أقل 165 فولت ± 5% افتراضيًا كـ (إيقاف)، ويمكن أن يكون (تشغيل)

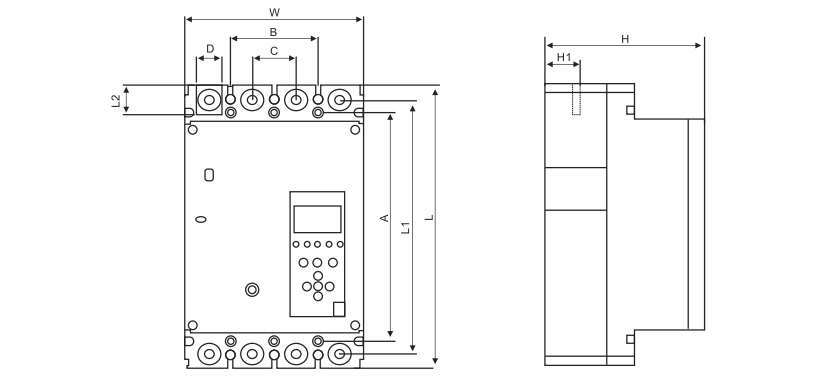

نموذج حجم المحيط حجم التثبيت حجم قضيب التوصيل النحاسي الخارجي برغي الأسلاك مواصفات برغي التثبيت طول الطرف الداخلي والخارجي لحاجز القوس
ل و ح ل1 ح1 ل2 أ ب ج
CTM9LR-125 220 122 134 202 29 15 199 60 30 15 M8X20 M4X45 50
CTM9LR-250 240 142 135 218 23.5 20 201 70 35 20 M8X20 M4X45 65
CTM9LR-400 335 195 177 302 40 30 272 96 48 30 م10X35 M6X65 100
CTM9LR-630 نوع متزايد السعة 335 195 177 302 41 30 272 96 48 30 م10X35 M6X65 100
CTM9LR-630 / 800 355 280 184 316 42 39 284 140 70 40 م12X35 M6X65 100
