1.يتم استخدامه على نطاق واسع في خزانة الحماية الموزعة المتصلة بالشبكة الكهروضوئية، ويمكنه حماية الخط المتصل بالشبكة بذكاء من الأعطال مثل الحمل الزائد، والدائرة القصيرة، والتسرب، والجهد الزائد، والجهد المنخفض، وما إلى ذلك؛
2.إنها تتمتع بوظيفة مضادة للجزر يمكنها منع حدوث تأثير الجزر بشكل فعال أثناء تشغيل اتصال الشبكة الكهروضوئية؛
3.يحتوي على مداخل علوية وسفلية للاختيار من بينها، ويحتوي على العديد من طرق الاتصال لتحقيق التحكم الذكي عن بعد، مثل اتصالات RS485، واتصالات الناقل بالأشعة تحت الحمراء، وما إلى ذلك. إنه قاطع الدائرة الأول الخيار الأول لتوصيل شبكة نظام الطاقة الكهروضوئية الموزعة الجديدة.
قاطع دائرة إعادة التوصيل المتصل بالشبكة الكهروضوئية الموزعة من سلسلة CTM5LR/CTM9LR

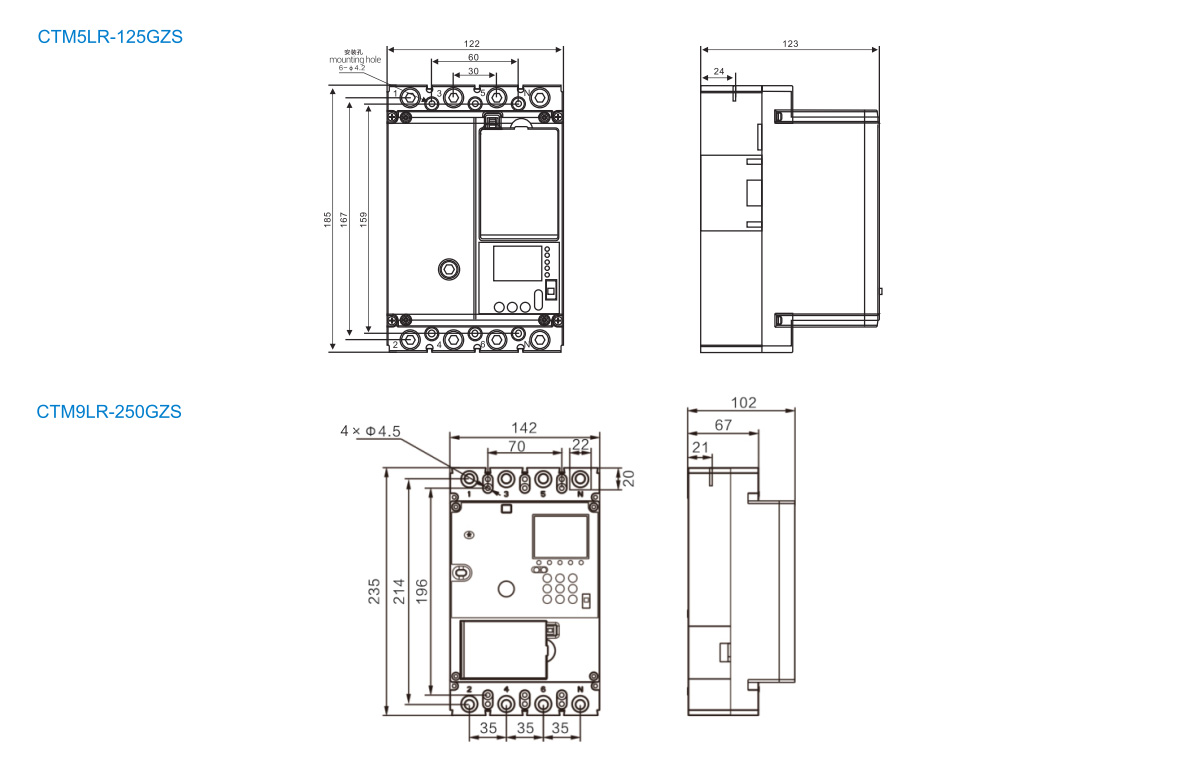

الموديل: CTM5LR-125
| نموذج | CTM5LR-125GZS | CTM9LR-250GZS | ||||
| التيار المقدر لدرجة الإطار lnm(A) | 125 | 250 | ||||
| القطب | 3P+N/4P | 3P+N/4P | ||||
| التيار المقدر (قابل للتعديل) في (أ) | (0.4~1.0)ln | (0.4~1.0)في | ||||
| جهد العزل المقدر Ui(V) | 1000 | 1000 | ||||
| جهد العمل المقدر Ue(V) | AC380/400/415 | AC380/400/415 | ||||
| جهد تحمل النبضات المقدر Uimp(KV) | 8 | 12 | ||||
| فئة سعة كسر الدائرة القصيرة ذات الحد المقدر | م | م | ح | |||
| الحد المقدر لقدرة كسر الدائرة القصيرة lcu(kA) | تيار متردد 400 فولت | 25 | 50 | 85 | ||
| القدرة المقدرة على كسر الدائرة القصيرة أثناء التشغيل Ics (kA) | تيار متردد 400 فولت | 17.5 | 35 | 50 | ||
| يتحمل التيار لفترة قصيرة المقدرة Icw(kA)/1s | 5 | 10 | ||||
| التيار التشغيلي المتبقي المقدر I△n(mA) | 30/50/75/100/200/300/500/تنظيم خطوة إيقاف التشغيل (نوع غير تأخير زمني) 50/75/100/200/300/500/800/1000/تنظيم خطوة إيقاف التشغيل (نوع التأخير الزمني) |
|||||
| قيمة التشغيل بالجهد الزائد | 280 فولت ± 5% افتراضيًا كإيقاف، ويمكن تشغيله 310 فولت ± 5% (الطاقة الكهروضوئية) | |||||
| قيمة التشغيل بجهد أقل | 165 فولت ± 5% افتراضيًا كإيقاف، ويمكن تشغيله | |||||
