قاطع دائرة مصبوب من سلسلة CTM9

بيت / منتجات / قاطع دائرة العلبة المصبوبة / قاطع دائرة مصبوب من سلسلة CTM9

  • قاطع دائرة مصبوب من سلسلة CTM9
  • قاطع دائرة مصبوب من سلسلة CTM9
  • قاطع دائرة مصبوب من سلسلة CTM9
  • قاطع دائرة مصبوب من سلسلة CTM9
Zhejiang Chengtong Electric Power Technology Co.,Ltd.

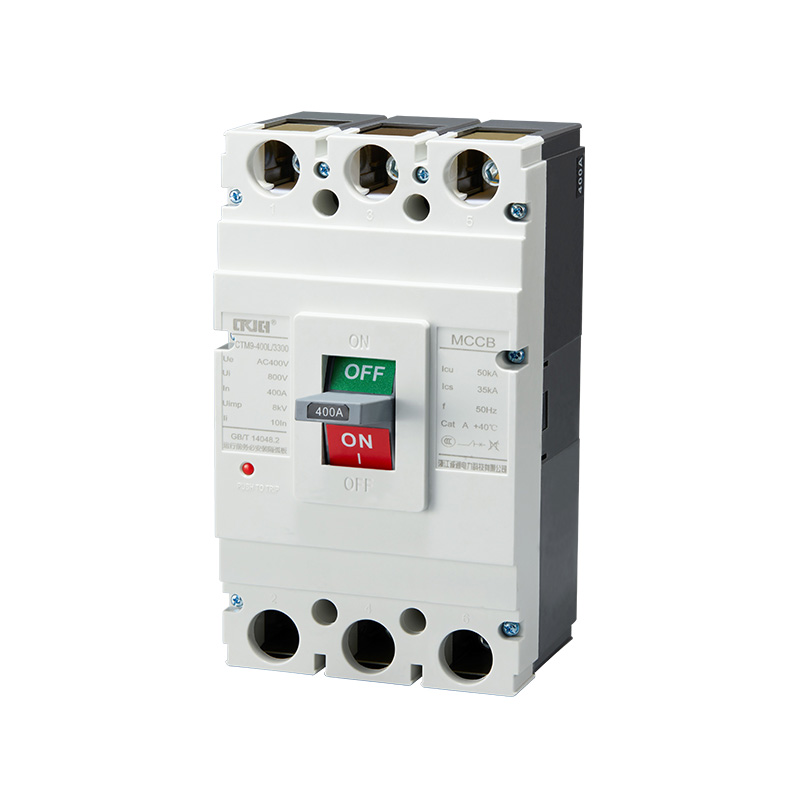

قاطع دائرة مصبوب من سلسلة CTM9

الموديل: CTM9-250L/CTM9-400L

1. حجم صغير، قدرة كسر عالية، نماذج كاملة من 63 أمبير إلى 1600 أمبير، يمكن تخصيصها؛
2. وظائف الملحقات الكاملة. يحتوي على ملحقات مثل التحويلة، والجهد المنخفض، والمساعدة، وما إلى ذلك، والتي يمكنها تلبية متطلبات مختلفة في ظل تطبيقات مختلفة؛
3. يمكن تركيب طرق التثبيت المتعددة، التي تعمل بمحرك أو التشغيل اليدوي، في خزانة الأدراج وتشغيلها بواسطة مقبض خارج باب الخزانة،
4. رحلة مغناطيسية حرارية، مما يجعلها مستقرة وموثوقة.

اقرأ المزيد
السابق:قاطع دائرة كهربائي مصبوب إلكتروني من سلسلة CTM3E / CTM1E التالي:قاطع دائرة كهربائي ذكي مصبوب من سلسلة CTM1EGZ لإنترنت الأشياء
  • تفاصيل المنتج
  • الأسئلة الشائعة
نموذج CTM9-63 CTM9-125 CTM9-250 CTM9-400 CTM9-630 CTM9-800 CTM9-1600
التيار المقدر (أ) 10،16،20،25،
32،40،50،63		 10،16،20،25،
32،40،50،63،
80،100،125		 100،125،145،
160،180،200،
225,250		 225،250،315،350،400 400،500،630 630،700،800 800,1000،
1200،1600
القطب 3  3/4 02/3/4 3/4 3/4 3/4 3/4 3/4
جهد العزل المقدر Ui(V) 500  800  1000
جهد العمل المقدر Ue(V) AC400
مسافة الوميض (مم) 0(≤50) ≤50 ≤100 ≤120
فئة سعة كسر الدائرة القصيرة ذات الحد المقدر ل م ج ل م ح ج ل م ح ل م ح ل م ح م ح ح
الحد المقدر لقدرة كسر الدائرة القصيرة lcu(kA) 25  35  25  35  50  85  25  35  50  85  50  65  100  50  65  100  85  100  100
القدرة المقدرة على كسر الدائرة القصيرة lcs (kA) 18  25  18  22  35  50  18  22  35  50  35  45  65  35  45  65  65  85  65

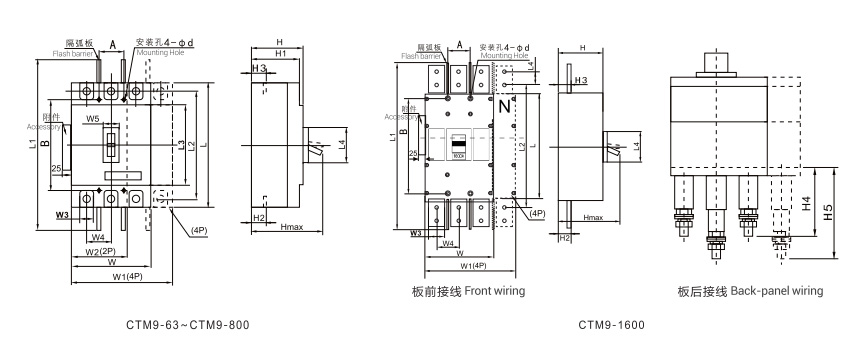

نموذج حجم المحيط حجم التثبيت
الأسلاك الأمامية أسلاك اللوحة الخلفية
ل و إتش ماكس ل1 ل2 ل3 ل4 دبليو 1 دبليو 2 دبليو 3 دبليو 4 دبليو 5 ح ح1 H2 ح3 ح4 ح5 أ ب قديم
CTM9-63L 135  75  90  235  117  85  45  102  / 14  24  23  75  65  19  19  44  66  25  117  3.5
CTM9-63M 98  84  75  28  28
CTM9-125L 150  92  86  220  132  89  48  121  65  17  30  23  70  62  22  22  68  108  30  129  4.5
CTM9-125MH 110  86  79
CTM9-250L 165  107  105  295  144  102  51  142  75  23  35  23  88  80  24  24  66  110  35  126  5
CTM9-250MH 127  103  99
CTM9-400 لتر/ميغا هرتز 257  150  155  467  224  174  89  197  / 30  50  65  107  96  37  40  60  120  44  194  7
CTM9-630 لتر/ميغا هرتز 270  182  157  480  237  185  89  240  / 40  58  66  112  104  40  42  65  125  58  200  7
CTM9-800 لتر/م 280  210  159  490  243  205  82  280  / 40  72  66  117  105  45  45  / / 70  243  7
CTM9-1600 280  210  210  490  243  205  82  280  / 40  72  66  117  105  45  45  / / 70  243  6
