قاطع دائرة الهواء الذكي DC من سلسلة CTW5Z

الموديل: سي تي دبليو 5 زد

يحتوي نوع التيار المستمر على أشكال 2P و3P و4P، والتي يمكن اختيارها بطرق مختلفة لتلبية الاحتياجات المختلفة لأنظمة إمداد طاقة التيار المستمر المختلفة، مثل التأريض السلبي والتأريض المحايد ونظام العزل.

اقرأ المزيد
السابق:لا مقال سابق التالي:قاطع دائرة هوائية ذكي يعمل بتقنية WiFi من سلسلة CTW5
  • تفاصيل المنتج
  • الأسئلة الشائعة
نموذج CTW5-2500 CTW5Z-2500
القطب فقط DC/3/4
التيار المقدر (قابل للتعديل) في (أ) 800،1000،1250،1600،2000،2500
جهد العمل المقدر Ue(V) AC400،AC690،AC800،AC1000،AC1140
DC250، DC500، DC750، DC1000، DC1500
جهد تحمل النبضات Uimp(kV) 12
كسر الصف غير عادي، S-سعة عالية، H-سعة عالية للغاية
الحد المقدر لقدرة كسر الدائرة القصيرة lcu(kA) نوع التيار المستمر AC-عادي مكيف الهواء AC-G
تيار مستمر 250 فولت 2P/3P 80 4P 85 تيار متردد 400 فولت 50 تيار متردد 400 فولت 65 تيار متردد 400 فولت 85
DC500V 2P/3P 70 4P 75 AC690V 40 AC690V 50 AC690V 75
DC750V 2P/3P 60 4P 65 AC800V 36 AC800V 42 AC800V 65
تيار مستمر 1000 فولت 2P/3P 50 4P 55 تيار متردد 1000 فولت 32 تيار متردد 1000 فولت 36 تيار متردد 1000 فولت 50
DC1500V 2P/3P 40 4P 45 AC1140V 32 AC1140V 36 AC1140V 50
يتحمل التيار لفترة قصيرة المقدرة Icw(kA)/1s 100%lcu
القدرة المقدرة على كسر الدائرة القصيرة lcs (kA) 100%lcu
تثبيت ثابت، درج
أسلاك الدائرة الرئيسية الأسلاك الأفقية، الأسلاك الرأسية


1. تنطبق على -40°C~ +70°C، متوسط القيمة خلال 24 ساعة لا يزيد عن 35°C
2. عندما تكون أعلى من +40°C، يجب على المستخدمين تقليل السعة، راجع البيانات في الجدول أدناه

درجة الحرارة المحيطة +40℃ +45℃ +50℃ +55℃ +60℃ +70℃
2500 800أ 800أ 800أ 800أ 800أ 800أ 800أ
1000أ 1000أ 1000أ 1000أ 1000أ 1000أ 1000أ
1250أ 1250أ 1250أ 1250أ 1250أ 1250أ 1250أ
1600أ 1600أ 1600أ 1600أ 1600أ 1600أ 1600أ
2000أ 2000أ 2000أ 2000أ 2000أ 2000أ 2000أ
2500أ 2500أ 2500أ 2500أ 2350أ 2200أ 2100أ

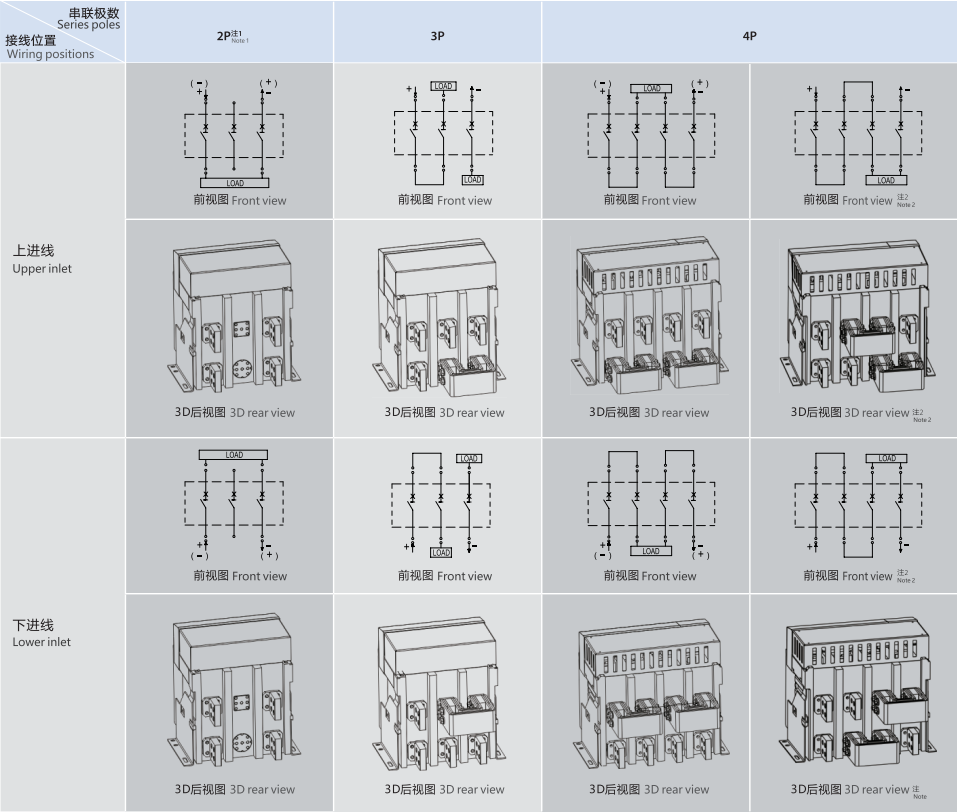

طريقة توصيل التيار المستمر

ملحوظة 1. فقط CTW5Z-2500 قابل للاختيار
ملاحظة 2. يتطلب نظام التأريض السلبي من سلسلة 4P طريقة التوصيل هذه للتأكد من توصيل القطب الموجب لمصدر الطاقة على التوالي بثلاث مجموعات من جهات الاتصال.

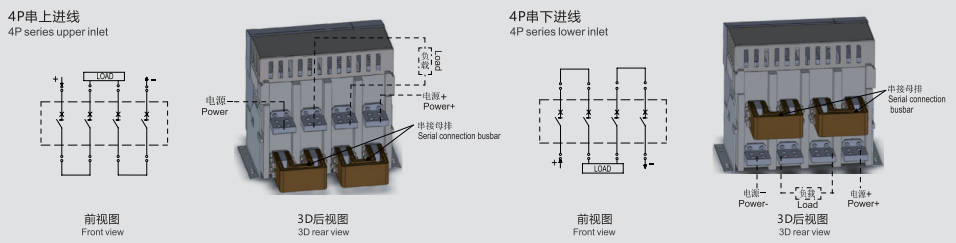

مثال على طريقة التوصيل
