1. تركيب سكة DIN القياسية، الأبعاد مدمجة وصغيرة؛
2. مناسب لفئات متعددة من جهد التيار المستمر؛
3. نظام إطفاء القوس المغناطيسي الدائم، كسر موثوق؛
4. يستخدم على نطاق واسع في أنظمة التيار المستمر مثل الخلايا الكهروضوئية وتخزين الطاقة ومراكز البيانات لتوفير الحماية من الحمل الزائد والدوائر القصيرة للدوائر.

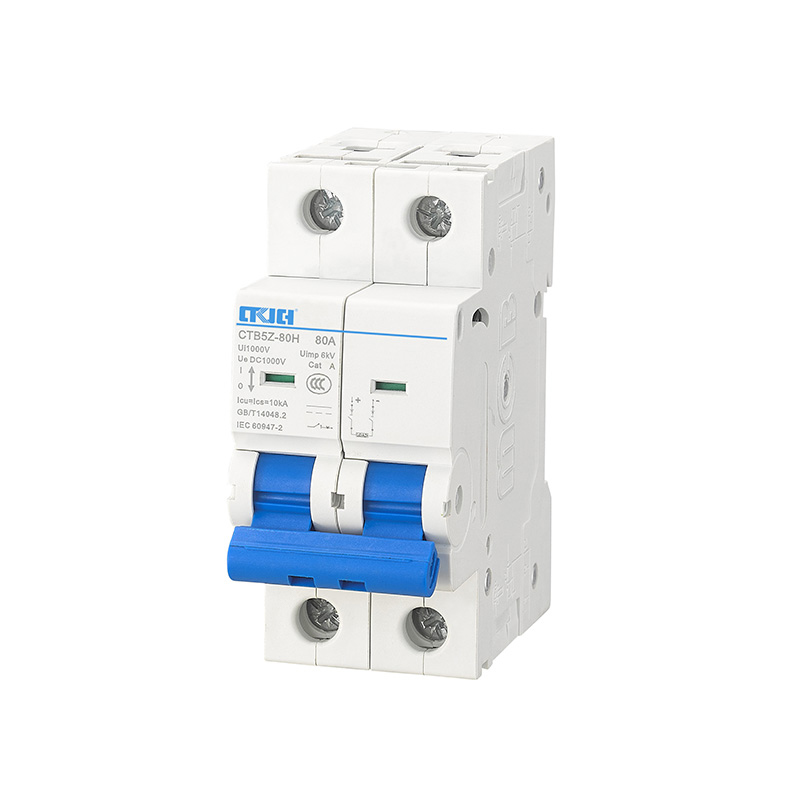

قاطع دائرة تيار مستمر مصغر من سلسلة CTB5Z

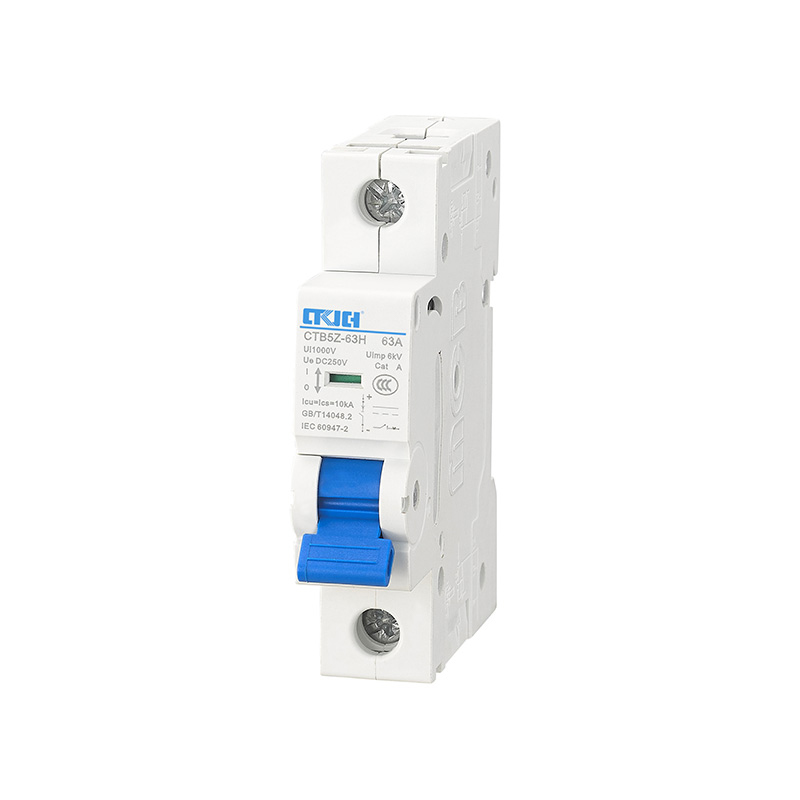

الموديل: CTB5Z-63-1P
| نموذج | CTB5Z-63 | CTB5Z-80 | |||||||||
| التيار المقدر بدرجة الإطار Inm(A) | 63 | 80 | |||||||||
| التيار المقدر في (أ) | 6،10،16،20،25،32،40،50،63 | 6،10،16،20،25،32،40،50،63،80 | |||||||||
| القطب (دائرة متسلسلة) | 1P،2P،3P،4P | ||||||||||
| جهد العمل المقدر Ue(VDC) | 1P | 60،80،125،250 | |||||||||
| 2P/3P/4P | 60،80،125،250،500،750،1000 | ||||||||||
| جهد العزل المقدر Ui(V) | 1000 | ||||||||||
| جهد تحمل النبضات Uimp(kV) | 6 | ||||||||||
| إيكو(كيلو أمبير) الحد المقدر لقدرة كسر الدائرة القصيرة lcu(kA) |
10 النوع الشائع: 6 / النوع H: 10 | ||||||||||
| Ics(kA) القدرة المقدرة على كسر الدائرة القصيرة lcs (kA) |
Ics=100%1cu | ||||||||||
| العمر الميكانيكي (الأوقات) | 20000 | ||||||||||
| العمر الكهربائي (الأوقات) | 2500 | ||||||||||
| درجة الحرارة المرجعية | +40℃ | ||||||||||
| نوع الإصدار | النوع المغناطيسي الحراري | ||||||||||
| عزم الدوران الأولي للأسلاك (نيوتن متر) | 5 | ||||||||||
| مُصنَّف حاضِر في(أ) | 6 | 10 | 16،20 | 25 | 32 | 40,50 | 63 | 80 | |||
| مساحة تقاطع الأسلاك S(مم²) | 1 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | |||
