سي جيه اكس 2

بيت / منتجات / موصل التيار المتردد / سي جيه اكس 2

  • سي جيه اكس 2
  • سي جيه اكس 2
Zhejiang Chengtong Electric Power Technology Co.,Ltd.

سي جيه اكس 2

الموديل:
اقرأ المزيد
السابق:لا مقال سابق التالي:سي تي سي 9
  • تفاصيل المنتج
  • الأسئلة الشائعة
تطبيق دوائر التصنيع والكسر عن بعد
حماية الدائرة من الحمل الزائد عند التجميع باستخدام مرحل الحمل الزائد الحراري
بدء التشغيل والتحكم المتكرر في موصل التيار المتردد
القيمة الكهربائية تيار متردد 50/60 هرتز،690 فولت،حتى 95 أمبير
فئة الاستخدام AC-3،AC-4
الموقف ≤2000م
درجة الحرارة المحيطة -5℃~+40℃
فئة التركيب Ⅲ
شروط التركيب يجب ألا يتجاوز الحد الفاصل بين مستوى التثبيت والمستوى الرأسي ±5°
معيار EC/EN60947-4-1.IEC/EN60947-5-1.

معيار IEC/EN60947-4-1 IEC/EN60947-5-1
رقم الموديل CJX2-09 CJX2-12 CJX2-18 CJX2-25 CJX2-32
تيار التدفئة التقليدي المقدر إيث(أ) 20  20  32  40  50
الجهد المقدر Ui(V) Ui(V) 690  690  690  690  690
تيار التشغيل المقدر Ue=380/415 فولت AC-3 le(A) 9  12  18  25  32
AC-4 le(A) 3.5  5  7.7  8.5  12
قفص 3ph يتم التحكم فيه بالطاقة MotorAC-3 220/240 فولت كيلو وات 2.2  3  4  5.5  7.5
380/415 فولت كيلو وات 4  5.5  7.5  11  15
660/690 فولت كيلو وات 5.5  7.5  10  15  18.5
العمر الكهربائي (x10³عمليات) AC-3 1000  1000  1000  1000  800
AC-4 200  200  200  200  200
العمر الميكانيكي (x10⁶ العمليات) 10  10  10  10  8
فتيل متطابق مقاس RT16-00 RT16-00 RT16-00 RT16-00 RT16-00
أ 20  20  32  40  50
الدائرة الرئيسية 3P أو 4P
الدائرة المساعدة Cat:AC-15،Ue=415Ve=0.95A|th=10A 1NO/1NC/1NO+1NC

معيار IEC/EN60947-4-1 IEC/EN60947-5-1
رقم الموديل CJX2-40 CJX2-50 CJX2-65 CJX2-80 CJX2-95
تيار التدفئة التقليدي المقدر إيث(أ) 60  80  80  100  125
الجهد المقدر Ui(V) Ui(V) 690  690  690  690  690
تيار التشغيل المقدر Ue=380/415 فولت AC-3 le(A) 40  50  65  80  95
AC-4 le(A) 18.5  24  28  37  44
محرك قفص ثلاثي الطور يتم التحكم فيه بالطاقة AC-3 220/240 فولت كيلو وات 11  15  18.5  22  25
380/415 فولت كيلو وات 18.5  22  30  37  45
660/690 فولت كيلو وات 30  33  37  45  45
العمر الكهربائي (x10³عمليات) AC-3 800  600  600  600  600
AC-4 150  150  150  150  100
العمر الميكانيكي (x10⁶ العمليات) 8  8  8  6  6
فتيل متطابق مقاس RT16-00 RT16-00 RT16-00 RT16-00 RT16-00
أ 63  80  80  100  125
الدائرة الرئيسية 3P أو 4P
الدائرة المساعدة Cat:AC-15،Ue=415Ve=0.95A|th=10A 1NO+1NC

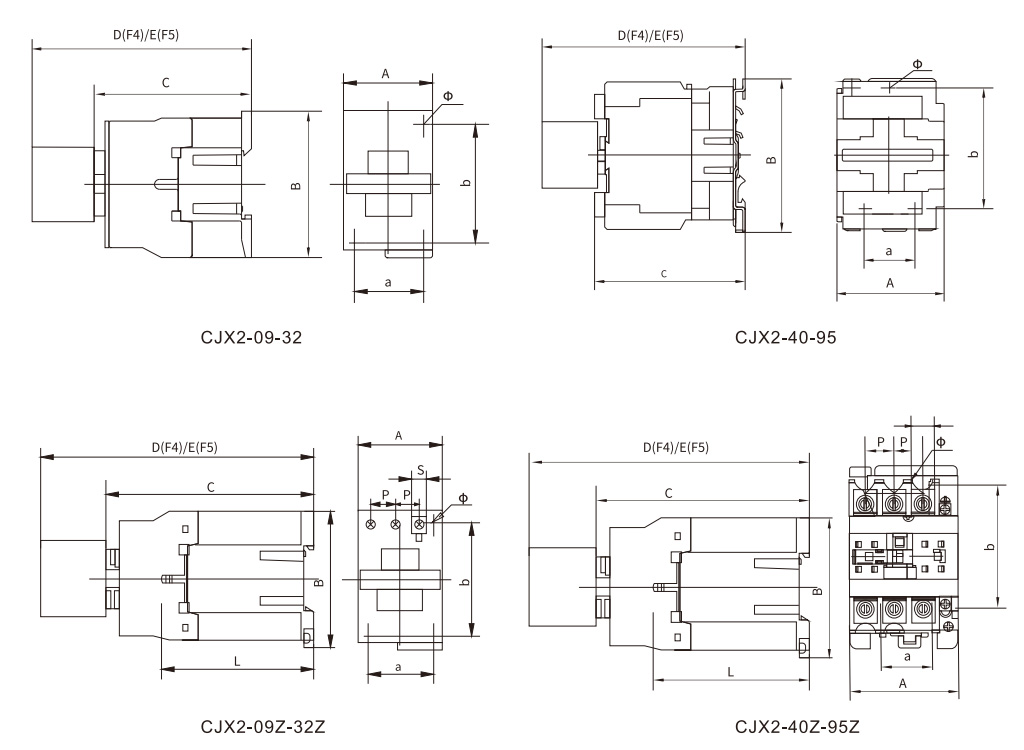

نموذج ماكس ب ماكس سي ماكس د ماكس إي ماكس أ ب φ ل ص س
CJX2-09(Z)-12(Z) 47  76  82(116) 125.5(160.5) 140.5(174.5) 34/35 50/60 4.5  60(95) 10.5  8.6
CJX2-18(Z) 47  76  82(122) 120.5(154.5) 120.5(180.5) 34/35 50/60 4.5  61(96) 11.3  10.4
CJX2-25(Z) 57  86  95(131) 133.5(169.5) 153.5(189.5) 40  48  4.5  70(107) 13.2  11.7
CJX2-32(Z) 57  86  100(138) 138.5(176.5) 158.5(196.5) 40  48  4.5  71.6(120) 14.5  13
CJX2-4011(Z)-6511(Z) 77  129  116(173) 154.5(211.5) 174.5(231.5) 40  100/110 6.5  78(135) 20  8.6
CJX2-4004/4008(Z)-6504/6508(Z) 84  129  116(173) 154.5(211.5) 174.5(231.5) 40  100/110 6.5  78(135) 20  8.6
CJX2-8011(Z)-9511(Z) 87  129  127(183) 165.5(226.5) 185.5(246.5) 40  100/110 6.5  83(140) 23.5  12
CJX2-8004/8008(Z)-9504/9508(Z) 96  129  127(183) 160.5(221.5) 180.5(241.5) 40  100/110 6.5  83(140) 23.5  12

التخصص نموذج رقم الاتصال تمت مطابقة الموصل
جهة اتصال مساعدة
حامل أمامي رباعي الأقطاب		 CTF4-40 4NO   CJX2/CTC9-09-95

  CJX2-F-115-800
CTF4-31 3NO+1NC
CTF4-22 2NO+2NC
CTF4-13 1NO+3NC
CTF4-04 4NC
جهة اتصال مساعدة
حامل أمامي ثنائي القطب		 CTF4-20 2NO
CTF4-11 1NO+1NC
CTF4-02 2NC
جهة اتصال مساعدة
حامل جانبي ثنائي القطب		 CTF8-20 2NO   CJX2/CTC9-09-95
CTF8-11 1NO+1NC
CTF8-02 2NC
مؤقت هوائي 1NO+1NC
تأخير التشغيل		 CTF5-T0 0.1-5 ثواني   CJX2/CTC9-09-95

  CJX2-F-115-800
CTF5-T2 0.1-30 ثانية
CTF5-T4 10-180
مؤقت هوائي 1NO+1NC
تأخير إيقاف التشغيل		 CTF5-D0 0.1-3 ثواني
CTF5-D2 0.1-3 ثواني
CTF5-D4 10-180
جهة اتصال مساعدة
حامل أمامي رباعي الأقطاب		 CTF4-40M 4NO   CJX2/CTC9-09-12
CTF4-31M 3NO+1NC
CTF4-22M 2NO+2NC
CTF4-13M 1NO+3NC
CTF4-04M 4NC
جهة اتصال مساعدة
حامل أمامي ثنائي القطب		 CTF4-20M 2NO
CTF4-11M 1NO+1NC
CTF4-02M 2NC

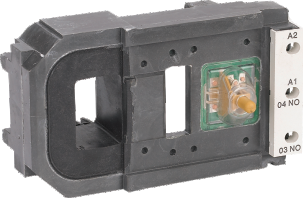

ملف الموصل CTX1-2 فولت التيار المتردد   CJX2/CTC9-09-18
CTX1-4 فولت التيار المتردد   CJX2/CTC9-25-32
CTX1-6 فولت التيار المتردد   CJX2/CTC9-40-95
ملف الموصل
مقاوم للماء		 CTX1-6N فولت التيار المتردد   CJX2/CTC9-40-95
CTX1-FF فولت التيار المتردد CJX2-F-115-150
CTX1-FG فولت التيار المتردد CJX2-F-185-225
CTX1-FH فولت التيار المتردد CJX2-F-265
CTX1-FJ فولت التيار المتردد CJX2-F-400
CTX1-FK فولت التيار المتردد CJX2-F-500
CTX1-FL فولت التيار المتردد CJX2-F-630
