1. حجم صغير، قدرة كسر عالية؛
2. شاشة LCD صينية ذكية وقابلة للتواصل.

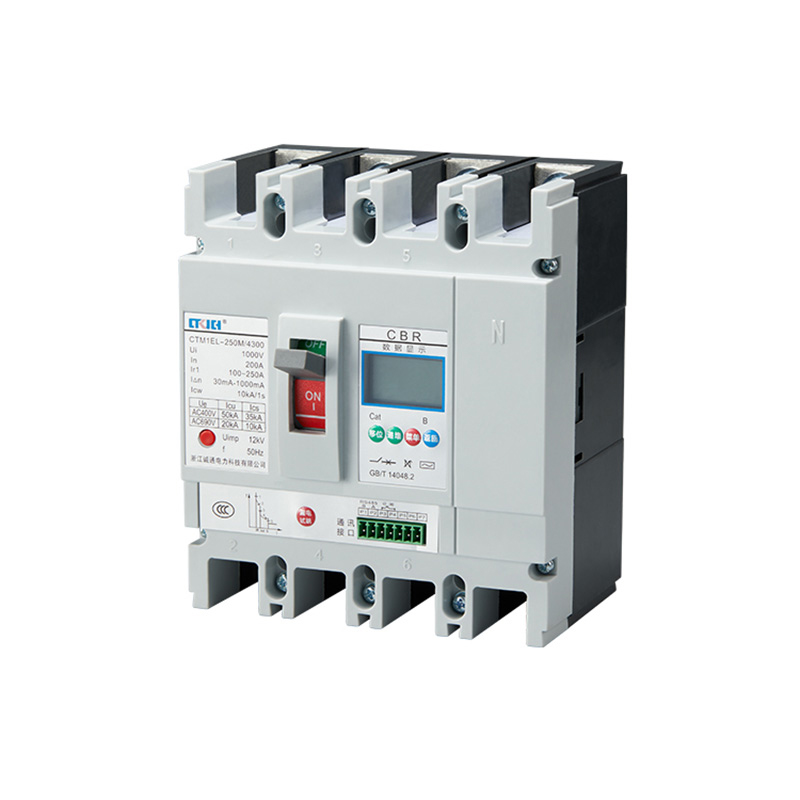

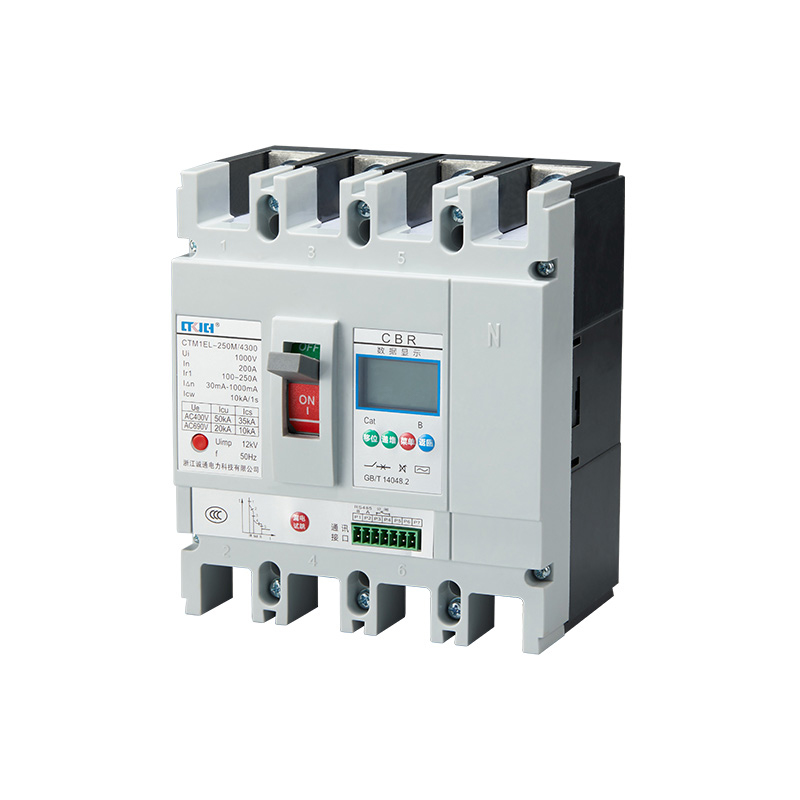

قاطع دائرة تسرب العلبة المصبوبة من سلسلة CTM1EL
الموديل: سي تي إم 1 إي إل
| نموذج | CTM1EL-250 | CTM1EL-400/630 | |||||||||||||
| التيار المقدر بدرجة الإطار Inm(A) | 250 | 400/630 | |||||||||||||
| التيار المقدر (قابل للتعديل) في (أ) | (0.4~1.0)ln | ||||||||||||||
| جهد العزل المقدر Ui(V) | AC1000 | ||||||||||||||
| جهد تحمل النبضات المقدر Uimp(kV) | 12 | ||||||||||||||
| التيار التشغيلي المتبقي المقدر I△n(mA) | 30~1000 خطوة قابلة للتعديل | ||||||||||||||
| 2I△n حد الوقت (الأوقات) غير المخصصة للقيادة | 0.06/0.1/0.2 إعداد قابل للتحديد | ||||||||||||||
| القطب | 3P+N | ||||||||||||||
| جهد العمل المقدر Ue(V) | AC400 | AC690 | AC400 | AC690 | |||||||||||
| فئة سعة كسر الدائرة القصيرة ذات الحد المقدر | ل | م | ح | / | م | ح | / | ||||||||
| الحد المقدر لقدرة كسر الدائرة القصيرة Icu(kA) | 25 | 50 | 85 | 20 | 65 | 85 | 30 | ||||||||
| القدرة المقدرة على كسر الدائرة القصيرة للتشغيل lcs (kA) | 15 | 35 | 65 | 10 | 50 | 65 | 20 | ||||||||
| يتحمل التيار لفترة قصيرة المقدرة Icw(kA)/1s | 3 | 10 | |||||||||||||
| القدرة المقدرة على صنع وكسر الدائرة القصيرة المتبقية I△m(kA) | 25%lcu | ||||||||||||||
| التردد المقدر | 50 هرتز | ||||||||||||||

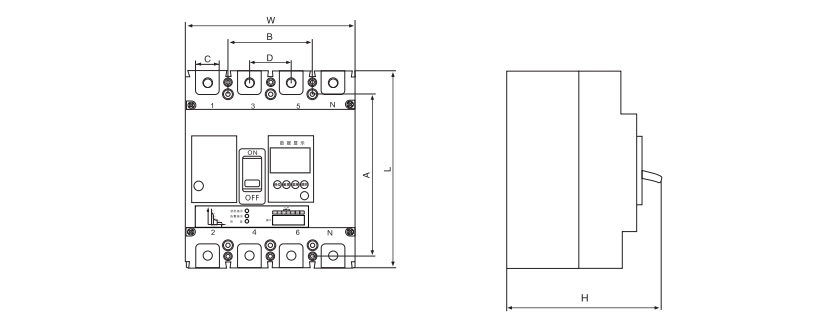

| نموذج | حجم المحيط | حجم التثبيت | حجم قضيب التوصيل النحاسي الخارجي | برغي التثبيت | |||||||||||
| ل | و | ح | أ | ب | د | ج | |||||||||
| CTM1EL-250 | 165 | 142 | 110 | 126 | 70 | 35 | 20 | Ф4×45 | |||||||
| CTM1EL-400 | 257 | 198 | 146 | 194 | 94 | 48 | 30 | Ф6×65 | |||||||
