قاطع دائرة تسرب ذو غلاف مصبوب ثلاثي الأقطاب من سلسلة CTM3L

بيت / منتجات / قاطع دائرة العلبة المصبوبة / قاطع دائرة تسرب ذو غلاف مصبوب ثلاثي الأقطاب من سلسلة CTM3L

  • قاطع دائرة تسرب ذو غلاف مصبوب ثلاثي الأقطاب من سلسلة CTM3L
  • قاطع دائرة تسرب ذو غلاف مصبوب ثلاثي الأقطاب من سلسلة CTM3L
Zhejiang Chengtong Electric Power Technology Co.,Ltd.

قاطع دائرة تسرب ذو غلاف مصبوب ثلاثي الأقطاب من سلسلة CTM3L

الموديل: CTM3L-250

1. تصميم ذو درجة صوت مفتوحة مزدوجة، قدرة قوية على الحد من التيار، قدرة عالية على الكسر؛
2. يمكن تعديل تيار التشغيل المتبقي المقدر ووقت التشغيل.

اقرأ المزيد
السابق:أجزاء ختم المعادن لـ MCCB التالي:قاطع دائرة تسرب العلبة المصبوبة من سلسلة CTM1EL
  • تفاصيل المنتج
  • الأسئلة الشائعة
نموذج CTM1EL-250 CTM1EL-400/630
التيار المقدر بدرجة الإطار Inm(A) 250  400/630
التيار المقدر (قابل للتعديل) في (أ) (0.4~1.0)ln
جهد العزل المقدر Ui(V) AC1000
جهد تحمل النبضات المقدر Uimp(kV) 12
التيار التشغيلي المتبقي المقدر I△n(mA) 30~1000 خطوة قابلة للتعديل
2I△n حد الوقت (الأوقات) غير المخصصة للقيادة 0.06/0.1/0.2 إعداد قابل للتحديد
القطب 3P+N
جهد العمل المقدر Ue(V) AC400 AC690   AC400 AC690
فئة سعة كسر الدائرة القصيرة ذات الحد المقدر ل م ح / م ح /
الحد المقدر لقدرة كسر الدائرة القصيرة Icu(kA) 25  50  85  20  65  85  30
القدرة المقدرة على كسر الدائرة القصيرة للتشغيل lcs (kA) 15  35  65  10  50  65  20
يتحمل التيار لفترة قصيرة المقدرة Icw(kA)/1s 3    10
القدرة المقدرة على صنع وكسر الدائرة القصيرة المتبقية I△m(kA) 25%lcu
التردد المقدر 50 هرتز

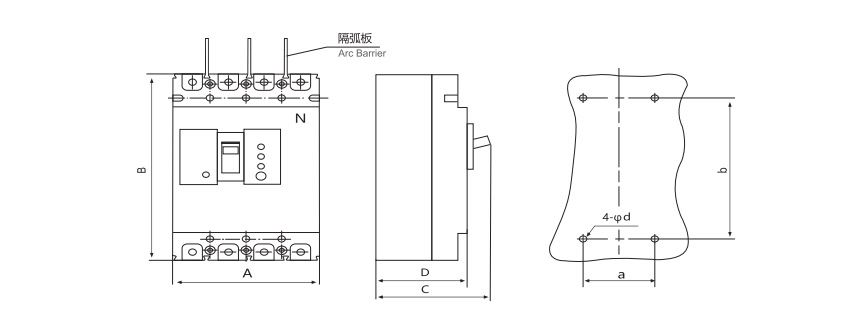

نموذج حجم المحيط حجم التثبيت حجم قضيب التوصيل النحاسي الخارجي برغي التثبيت
ل   و ح    أ ب د ج
  CTM1EL-250 165  142  110   126  70  35  20  Ф4×45
  CTM1EL-400 257  198  146   194  94  48  30  Ф6×65
